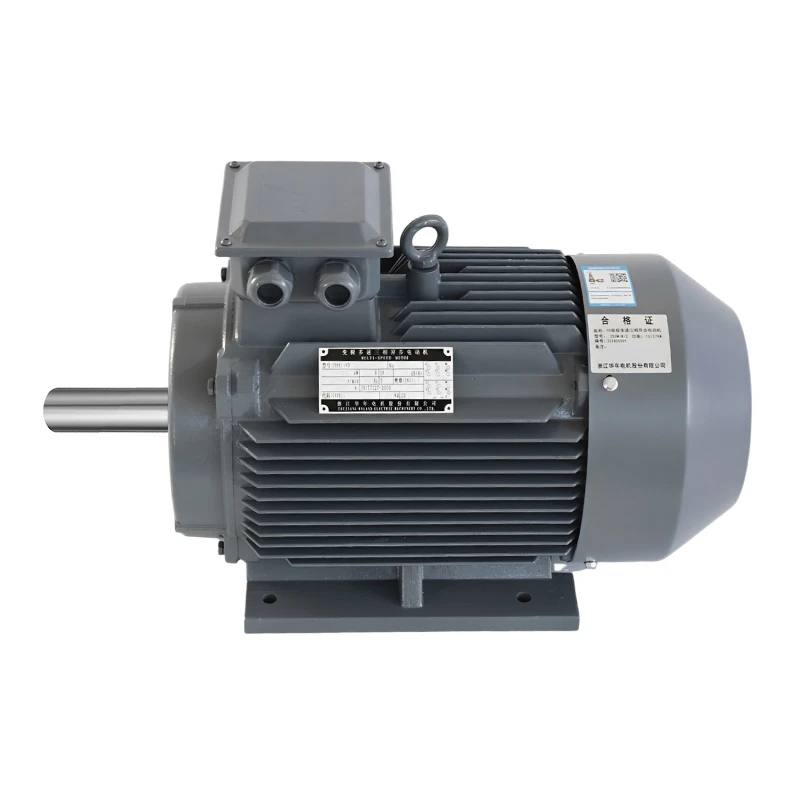

Τριφασικός ασύγχρονος κινητήρας πολλαπλών ταχυτήτων μεταβλητού πόλου σειράς YD

Προκειμένου να λύσει τα τρία κύρια προβλήματα των παραδοσιακών κινητήρων: μεγάλο μέγεθος, μεγάλο βάρος και υψηλός θόρυβος, η Huanian Motor έχει αναπτύξει τον τριφασικό ασύγχρονο κινητήρα πολλαπλών ταχυτήτων μεταβλητού πόλου της σειράς YD, ο οποίος έχει τα πλεονεκτήματα της υψηλής απόδοσης, της εξοικονόμησης ενέργειας, μικρό μέγεθος, μικρό βάρος, χαμηλό θόρυβο και χαμηλές δονήσεις.

Η εμφάνιση αυτής της σειράς κινητήρων είναι ίδια με αυτή των κινητήρων της σειράς Y και Y2. Το επίπεδο ισχύος και οι διαστάσεις εγκατάστασης πληρούν τα πρότυπα IEC και DIN. το επίπεδο μόνωσης είναι Κατηγορία Β (προαιρετικά επίπεδα F και H). το επίπεδο προστασίας είναι IP44 (προαιρετικό IPS4, IPS5, IPS6). Ταυτόχρονα, αυτή η σειρά κινητήρων είναι εξοπλισμένη με ηλεκτρομαγνητικό φρένο για την παραγωγή του πολυτάχυτου τριφασικού ασύγχρονου κινητήρα μεταβλητού πόλου ηλεκτρομαγνητικού φρένου YDEJ.

Ο τριφασικός ασύγχρονος κινητήρας πολλαπλών ταχυτήτων μεταβλητού πόλου της σειράς YD επιτυγχάνει αλλαγή ταχύτητας αλλάζοντας τη μέθοδο καλωδίωσης της παραδοσιακής περιέλιξης του στάτη για να αλλάξει τον αριθμό των πόλων του κινητήρα. Έχει τα χαρακτηριστικά της αλλαγής ισχύος και ταχύτητας σταδιακά σύμφωνα με τις διαφορετικές απαιτήσεις φορτίου, έτσι ώστε να επιτυγχάνεται μια λογική αντιστοιχία με το φορτίο, η οποία συμβάλλει στην απλοποίηση του συστήματος αλλαγής ταχύτητας και στην εξοικονόμηση ενέργειας.

Οδηγίες παραγγελίας

Προσδιορίστε το μοντέλο κινητήρα, τον αριθμό των πόλων, την ονομαστική ισχύ, την ονομαστική τάση, την ονομαστική συχνότητα, το επίπεδο προστασίας, τη μέθοδο ψύξης, τον τύπο εγκατάστασης, τον τύπο του κιβωτίου ακροδεκτών, το υψόμετρο και τη θερμοκρασία περιβάλλοντος κατά την παραγγελία. εάν υπάρχουν άλλες τεχνικές απαιτήσεις για τον κινητήρα εκτός από τα εθνικά πρότυπα, η εταιρεία μας μπορεί να τον σχεδιάσει ειδικά για εσάς και να τον βάλει στην παραγωγή μετά την υπογραφή της τεχνικής συμφωνίας.

Τεχνικές παράμετροι

ΥΔ Τεχνικές παράμετροι
Μέγεθος Πλαισίου	H80~280	Ονομαστική τάση	380V~690V
Συχνότητα	50 Hz, 60 Hz	Εύρος εξόδου	0.45/82 kw
Μόνωση	B,F,H	Κατηγορία Προστασίας	IP44, IP54
Σύνδεση	2Y/△	Δασμός	S1
Υψόμετρο	≯1000m	Θερμοκρασία περιβάλλοντος	-15 βαθμός ~+40 βαθμός

Παράμετροι σειράς YD

Τεχνικές παράμετροι

Μέγεθος πλαισίου

Πολωνοί

Ονομαστική ισχύς
(kW)

Ωριαία ταχύτητα
(r/min)

Ονομαστικό ρεύμα
(A)

Πολωνοί

Ονομαστική ισχύς
(kW)

Ωριαία ταχύτητα
(r/min)

Ονομαστικό ρεύμα
(A)

Πολωνοί

Ονομαστική ισχύς
(kW)

Ωριαία ταχύτητα

Ονομαστικό ρεύμα

(R/min)

(A)

80M1

4/2

0.45/0.55

1420/2860

1.4/1.5

80M2

4/2

0.55/0.75

1420/2860

1.7/2.0

90S

4/2

0.85/1.1

1430/2850

2.3/2.8

6/4

0.65/0.85

920/1420

2.3/2.3

90L

4/2

1.3/1.8

1430/2850

3.3/4.4

6/4

0.85/1.1

930/1400

2.8/3.0

8/4

0.45/0.75

670/1420

1.9/1.8

100L1

4/2

2/2.4

1430/2850

4.8/5.6

6/4

1.3/1.8

940/1440

3.8/4.4

8/4

0.85/1.5

700/1410

3.1/3.5

100L2

4/2

2.4/3

1430/2850

5.6/6.7

6/4

1.5/2.2

940/1440

4.3/5.4

112M

4/2

3.3/4

1450/2890

7.4/8.8

6/4

2.2/2.8

960/1440

5.7/6.7

8/4

1.5/24

700/1410

5.0/5.3

132S

4/2

4.5/5.5

1450/2890

9.8/11.9

6/4

3/4

970/1440

7.7/9.5

8/4

2.2/3.3

720/1440

7.0/7.1

132M1

4/2

6.5/8

1450/2890

13.8/17.1

6/4

4/5

970/1440

9.8/12.3

8/4

3/4.5

720/1440

9.0/9.4

132M2

160M

4/2

9/11

1460/2920

18.5/22.9

6/4

6.5/8

970/1460

15.1/17.6

8/4

5/7.5

730/1450

13.9/15

160L

4/2

11/14

1460/2920

22.3/28.8

6/4

9/11

970/1460

20.6/23.7

8/4

7/11

730/1450

19/21

180M

4/2

15/18.5

1470/2940

29.4/36.7

6/4

11/14

980/1470

25.9/29.8

180L

4/2

18.5/22

1470/2940

35.9/42.7

6/4

13/16

980/1470

29.4/33.6

8/4

11/17

730/1470

26.7/32

200L1

4/2

26/30

1470/2950

49.9/58.3

6/4

18.5/22

980/1460

41.4/44.9

8/4

14/22

740/1470

33/41

200L2

8/4

17/26

740/1470

40/48

225S

4/2

32/37

1480/2960

60.7/71.1

6/4

22/28

980/1470

44.2/56.5

225M

4/2

37/45

1480/2960

69.4/86.4

6/4

26/32

980/1470

52.2/63.2

8/4

24/34

740/1470

53/66

250M

4/2

45/52

1480/2960

84.4/98.7

6/4

32/42

990/1480

62.1/81.1

8/4

30/42

740/1480

65/79

280S

4/2

60/72

1490/2970

111/135

6/4

42/55

990/1480

81.5/107

8/4

40/55

740/1480

83/102

280M

4/2

72/82

1490/2970

134/152

6/4

55/67

990/1480

107/131

8/4

47/67

740/1480

97/123

Μέγεθος πλαισίου	Πολωνοί	Ονομαστική ισχύς (kW)	Ωριαία ταχύτητα (R/min)	Ονομαστικό ρεύμα (A)	Μέγεθος πλαισίου	Πολωνοί	Ονομαστική ισχύς (kW)	Ωριαία ταχύτητα (R/min)	Ονομαστικό ρεύμα (A)
Μέγεθος πλαισίου	Πολωνοί	Ονομαστική ισχύς (kW)	Ωριαία ταχύτητα (R/min)	Ονομαστικό ρεύμα (A)	Μέγεθος πλαισίου	Πολωνοί	Ονομαστική ισχύς (kW)	Ωριαία ταχύτητα (R/min)	Ονομαστικό ρεύμα (A)
100L	6/4/2	0.75/1.3/1.8	950/1450/2900	2.6/3.8/4.5
112M	6/4/2	1.1/2/2.4	960/1450/2920	3.5/5.1/5.8	112M	8/4/2	0.65/2/2.4	700/1450/2920	2.7/5.1/5.8
132S	6/4/2	1.8/2.6/3	970/1460/2910	5.1/6.1/7.4	132S	8/4/2	1/2.6/3	720/1460/2910	3.6/6.3/7.1
132M1	6/4/2	2.2/3.3/4	970/1460/2910	6.0/7.5/8.8	132M	8/4/2	1.3/3.7/4.5	720/1460/2910	4.6/8.4/10
132M2	6/4/2	2.6/4/5	970/1460/2910	6.9/9.0/11
160M	6/4/2	3.7/5/6	980/1470/2930	9.5/11/13	160M	8/4/2	2.2/5/6	720/1460/2910	7.6/11/13.2
160L	6/4/2	4.5/7/9	980/1470/2930	11/15/18	160L	8/4/2	2.8/7/9	720/1460/2910	9.2/15/18.8

Τεχνικές παράμετροι
Μέγεθος πλαισίου	Πολωνοί	Ονομαστική ισχύς (kW)	Ωριαία ταχύτητα (r/min)	Ονομαστικό ρεύμα (A)	Πολωνοί	Ονομαστική ισχύς (kW)	Ωριαία ταχύτητα( r/min)	Ονομαστικό ρεύμα (A)
90S	8/6	0.35/0.45	680/930	1.6/14
90L	8/6	045/0.65	680/930	1.9/1.9
100L	8/6	0.75/1.1	710/850	2.9/3.1
112M	8/6	1.3/1.8	710/950	4.5/4.8	8/6/4	0.85/1/1.5	710/950/1440	3.7/3.1/3.6
132S	8/6	1.8/2.4	790/970	5.8/6.2	8/6/4	1.1/1.5/1.8	730/970/1460	4.1/4.2/4
132M1	8/6	2.6/3.7	730/970	8.2/9.4	8/6/4	1.5/2/2.2	730/970/1460	5.2/5.4/4.9
132M2					8/6/4	1.8/2.6/3	730/970/1460	6.1/6.8/6.5
160M	8/6	4.5/6	730/980	13.3/14.7	8/6/4	3.3/4/5.5	720/960/1440	10.2/9.9/11.6
160L	8/6	6/8	730/980	17.5/19.4	8/6/4	4.5/6/7.5	720/960/1440	13.8/14/15.6
180M	8/6	7.5/10	730/980	21.9/24.2
180L	8/6	9/12	730/980	24.7/28.3	8/6/4	7/9/12	740/980/1470	20.2/20/24.1
200L1	8/6	12/17	730/980	32.6/39.1	8/6/4	10/13/17	740/980/1470	24.8/28/33.4
200L2	8/6	15/20	730/980	40.3/45.4
225S					8/6/4	14/18.5/24	740/980/1480	35.3/40/46.6
225M					8/6/4	17/22/28	740/980/1460	42.4/45/54.3
250M					8/6/4	24/26/34	740/990/1480	55.2/52/63.8
280S					8/6/4	30/34/42	740/990/1480	68.3/67/78
280M					8/6/4	34/37/50	740/990/1460	77.4/73/92.8

Μέγεθος πλαισίου	Πολωνοί	Ονομαστική ισχύς	Ωριαία ταχύτητα	Ονομαστικό ρεύμα	Πολωνοί	Ονομαστική ισχύς	Ωριαία ταχύτητα	Ονομαστικό ρεύμα
Μέγεθος πλαισίου	Πολωνοί	(kW)	(R/min)	(A)	Πολωνοί	(kW)	(R/min)	(A)
160M	12/6	2.6/5	480/970	11.6/11.9
160L	12/6	3.7/7	480/970	16.1/15.9
180L	12/6	5.5/10	490/980	19.6/20.5	12/8/6/4	3.5/5/6.5/9	480/740/970/1470	12.7/15.5/13.7/18.5
200L1	12/6	7.5/13	490/980	24.5/26.4	12/8/6/4	4.5/7/8/11	490/740/980/1480	16.5/19.6/16.6/22.6
200L2	12/6	9/15	490/980	28.9/30.1	12/8/6/4	5.5/8/10/13	490/740/980/1480	19.9/22.4/20.8/26.7
225M	12/6	12/20	490/980	35.2/39.7	12/8/6/4	7/11/13/20	490/740/980/1480	20.8/27.6/26.4/39.3
250M	12/6	15/24	490/990	42.1/47.1	12/8/6/4	9/14/16/26	490/740/990/1480	26.5/34.3/32.5/49.4
280S	12/6	20/30	490/990	54.8/58.9	12/8/6/4	11/18.5/20/34	490/740/990/1490	32.0/43.0/40.6/64.5
280M	12/6	24/37	490/990	63.7/72.6	12/8/6/4	13/22/24/40	490/740/990/1490	37.3/51.2/48.7/75.1

Παράμετροι πέδησης διαμόρφωσης
Μοτέρ πολλαπλών ταχυτήτων	κάθισμα καμπίνας αρ	80	90	100	112	132	160	180	200	225	250	280	315	355
Φρενάρισμα απενεργοποίησης	Πληκτρολογήστε DLTZ3	8	15	30	40	80	150	200	300	300	450	850	2000
	Ισχύς διέγερσης (W)	50	60	80	110	130	150	150	200	200	200	210	400
	Τάση διέγερσης (V)	99	99	99	170	170	170	170	170	170	170	170	170
Φρενάρισμα ενεργοποίησης	Πληκτρολογήστε DLM4		2.5	2.5	5	10	16	25
Φρενάρισμα ενεργοποίησης	Ισχύς διέγερσης (W)		20	20	26	38.5	47	50
Ο κινητήρας διαθέτει ανορθωτή ισχύος φρένων στο εσωτερικό του και συνδέεται με την κύρια παροχή ρεύματος. Μπορεί να συνδεθεί κανονικά όταν χρησιμοποιείται. Η τροφοδοσία πέδησης (συνήθως DC24V) και το τμήμα ελέγχου προετοιμάζονται από τον χρήστη.

Μέθοδος εγκατάστασης:

Δομή και τύπος εγκατάστασης (Κωδικός IM))	IM B3	IM B8	IM B5	IM B6	IM V5	IM V1	IM B7	IM V6	IM V3
Διάγραμμα εγκατάστασης
Μέγεθος πλαισίου	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
Δομή και τύπος εγκατάστασης (Κωδικός IM))	IM V37	IM V17	IM B34	IM V19	IM V18	IM B14	IM V35	IM V15	IM B35
Διάγραμμα εγκατάστασης
Μέγεθος πλαισίου	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450
